elastyczny moduł LED
kabinet do układów
S-shape
Do jakich realizacji pasuje US

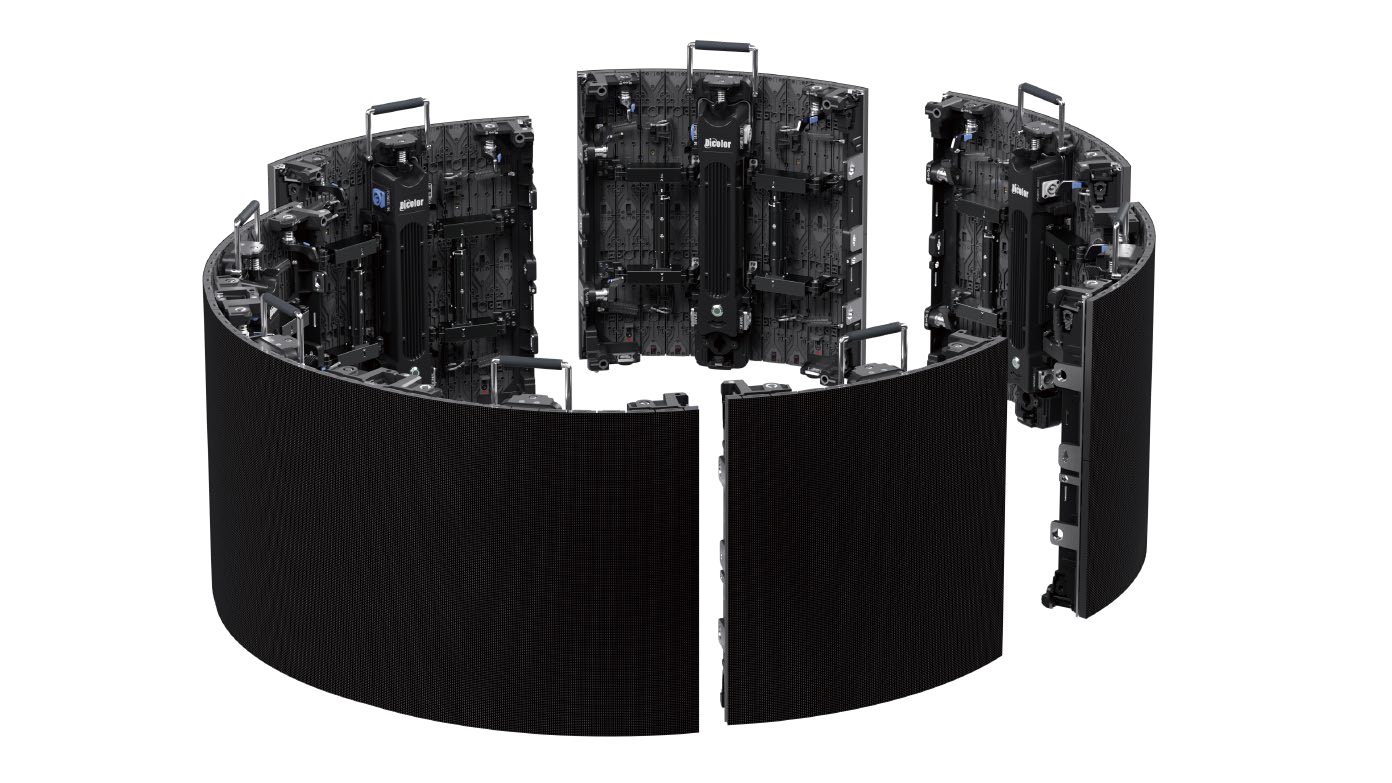

US powstał do projektów, w których ekran nie kończy się na płaskiej ścianie. To seria do łuków, fal, form wklęsłych i wypukłych oraz konstrukcji, które mają budować przestrzeń, a nie tylko wyświetlać obraz. Elastyczny kabinet, krzywizna do ±45° i możliwość budowy pełnego okręgu z 8 kabinetów najlepiej pokazują, gdzie ten system daje największą przewagę.
Scenografie immersyjne
US dobrze sprawdza się tam, gdzie obraz ma otaczać widza lub scenę, a nie kończyć się na prostej linii. Wklęsłe i zakrzywione układy pomagają budować bardziej angażującą przestrzeń wizualną niż klasyczna płaska ściana.

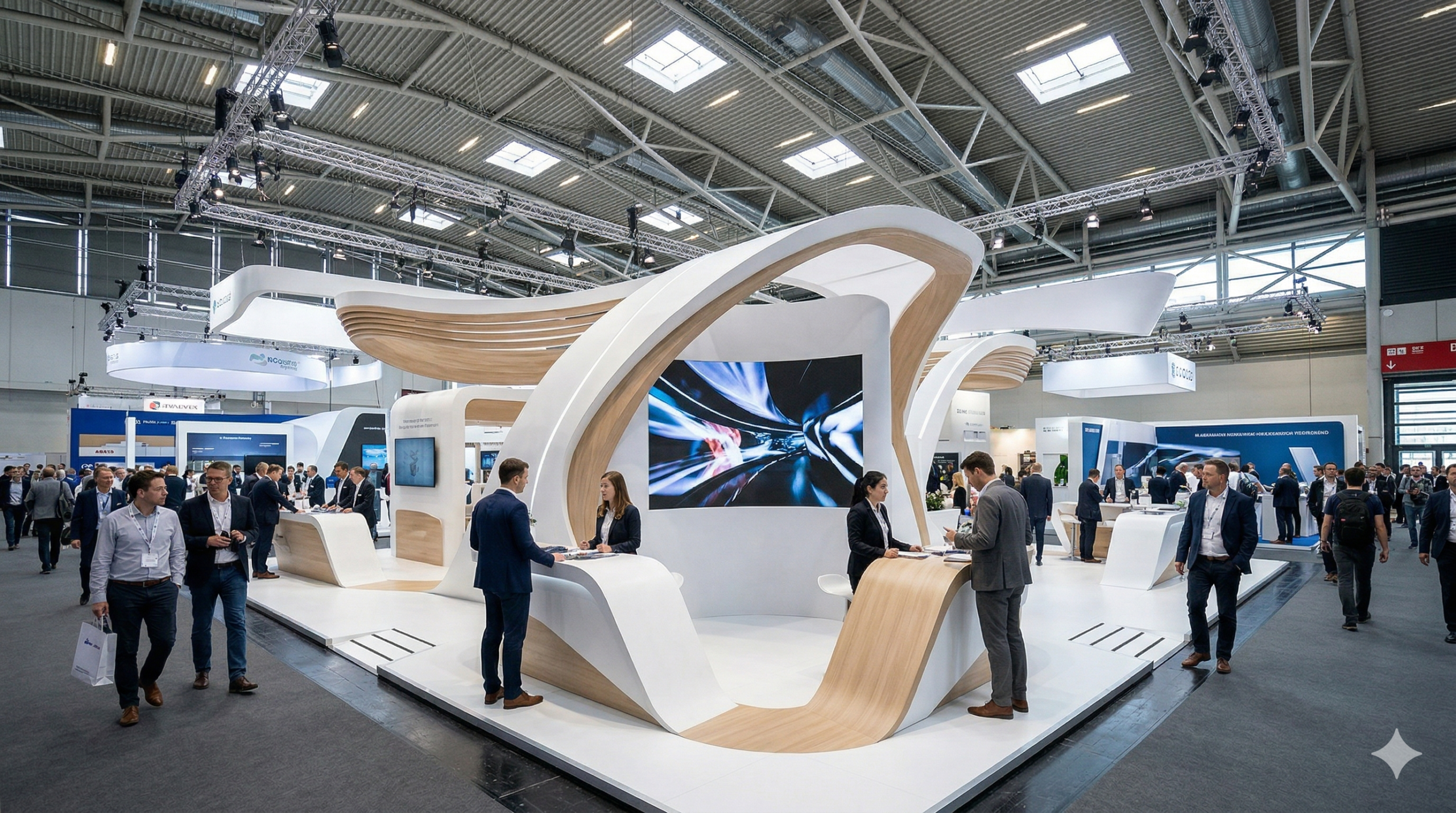

Stoiska i ekspozycje targowe
Na targach i w showroomach liczy się nie tylko treść, ale też forma prezentacji. Łuki, zaoblone narożniki i kolumny LED pomagają stworzyć stoisko, które przyciąga uwagę samym kształtem konstrukcji.

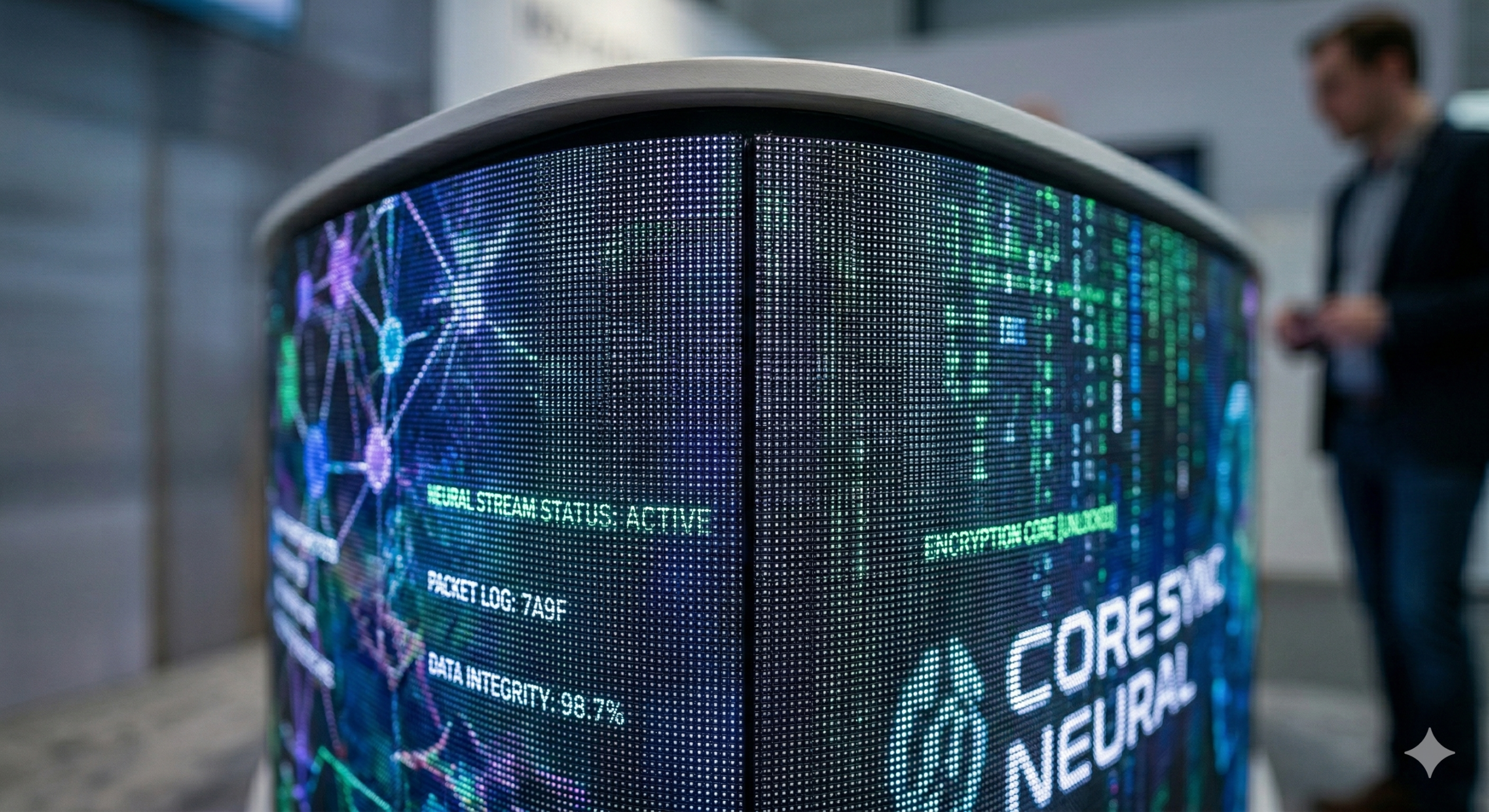

Kolumny i cylindry LED
Do realizacji widocznych z wielu stron.
US buduje formy przestrzenne zamiast płaskiej ściany.

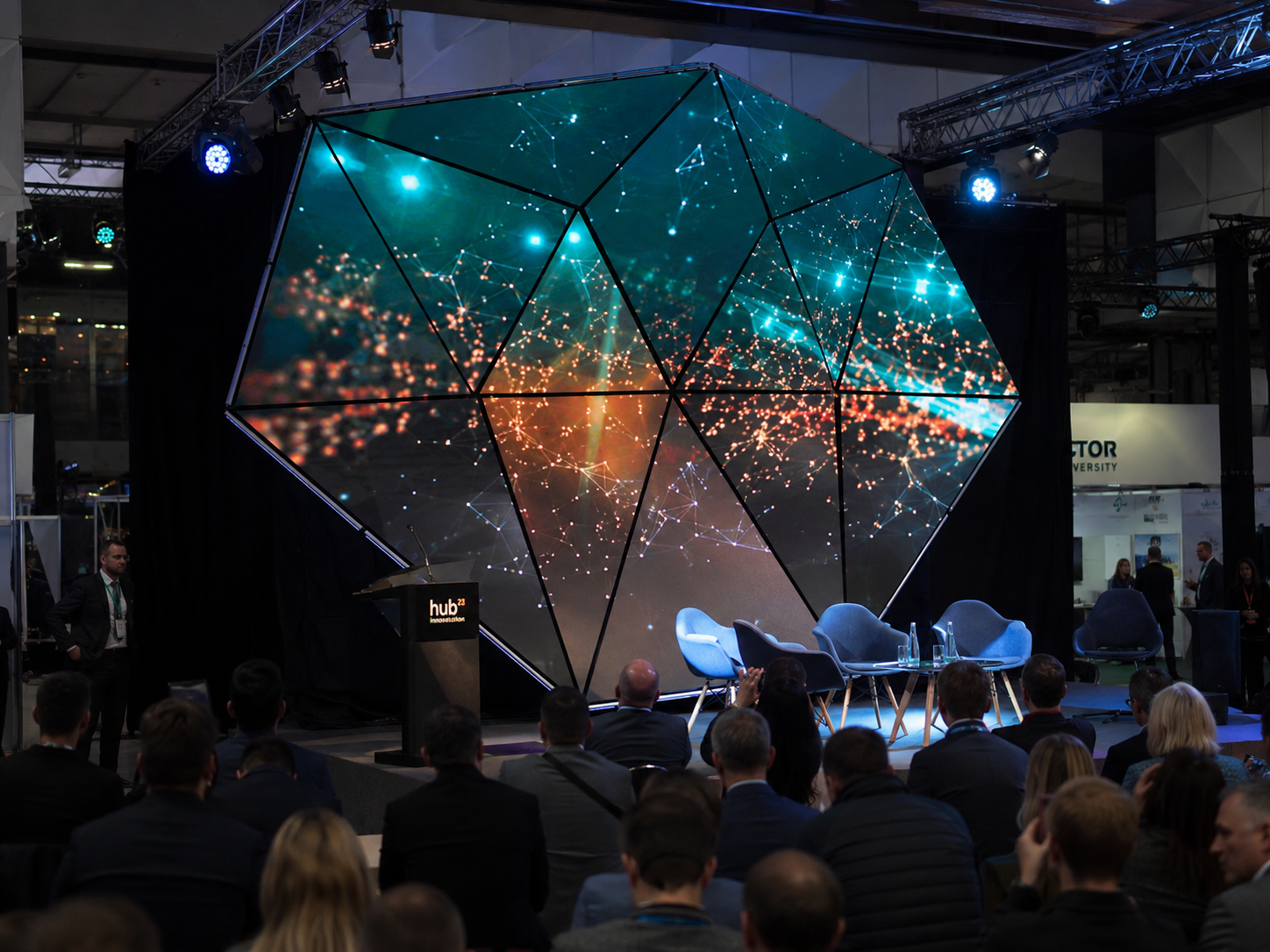

Kreatywne formy sceniczne
Gdy ekran ma być częścią scenografii.
US ułatwia budowę układów poza prostą linią.

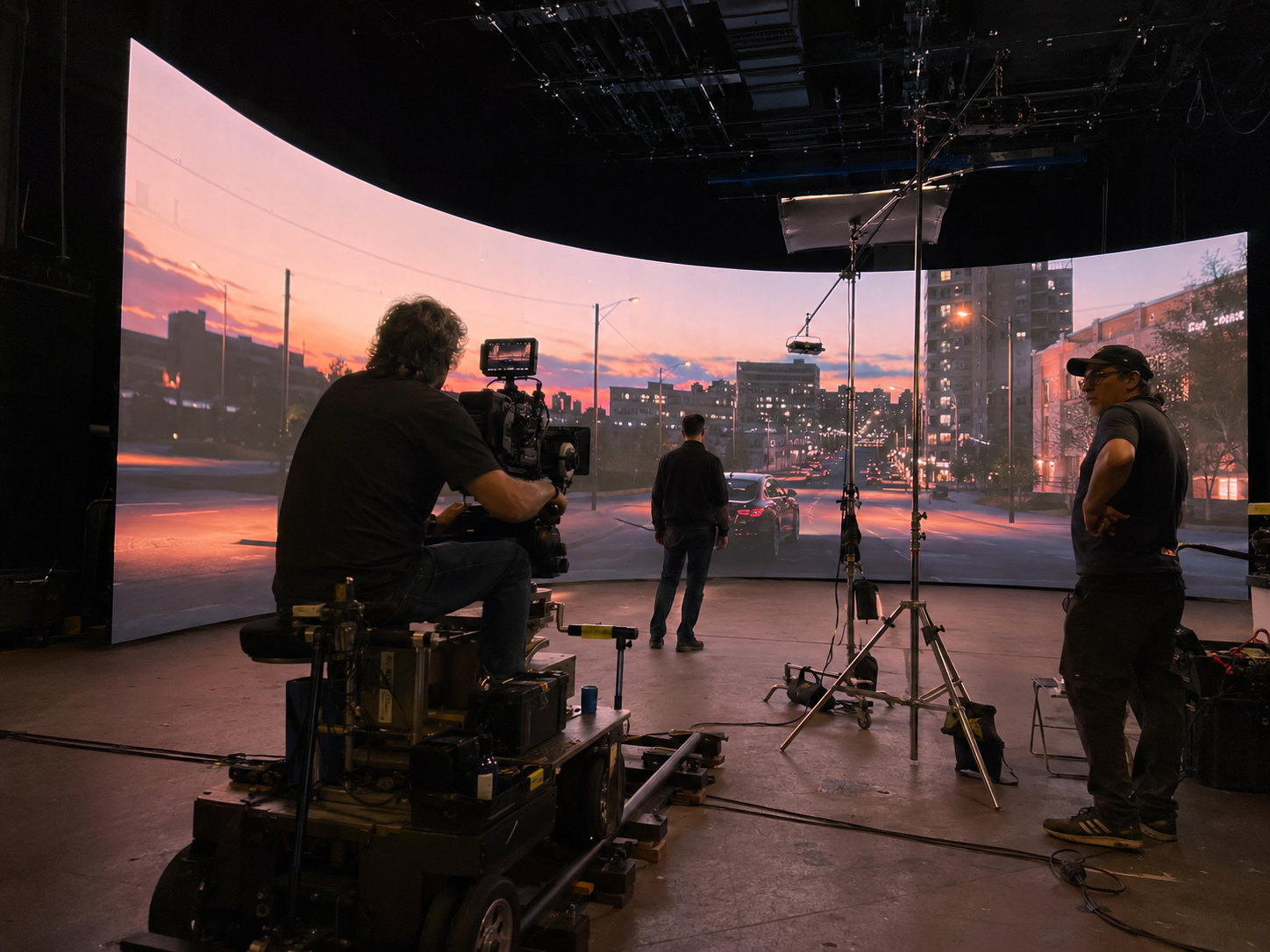

Produkcja wirtualna i plany zdjęciowe
Do realizacji, w których liczy się płynniejsze tło.
Zakrzwyiona powierzchnia lepiej pracuje pod kamerę
Co wyróżnia US na tle innych serii
US został zaprojektowany tak, aby elastyczność nie kończyła się na samym kształcie ekranu. O przewadze tej serii decydują rozwiązania konstrukcyjne, które wpływają na płynność powierzchni, zakres konfiguracji, serwis i bezpieczeństwo pracy.

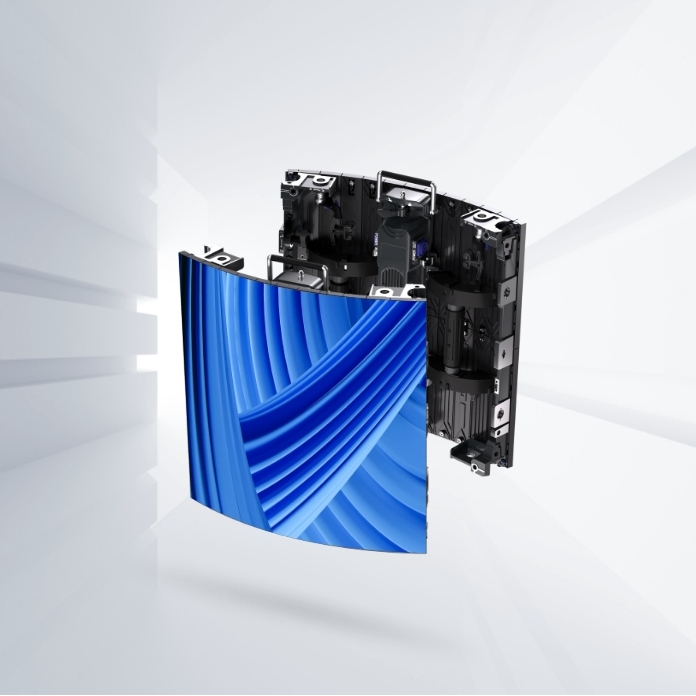

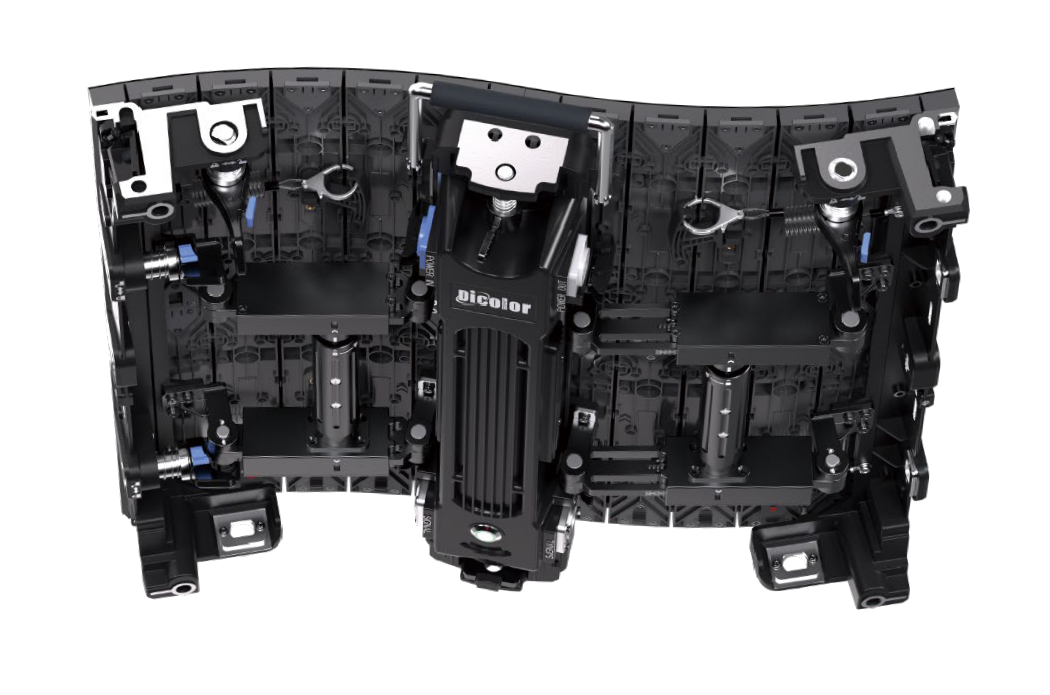

Elastyczny moduł LED
W US krzywizna nie powstaje wyłącznie na łączeniu kabinetów. Pracuje także sam moduł, dzięki czemu powierzchnia ekranu pozostaje bardziej płynna i lepiej wygląda w bardziej wymagających układach.
Regulacja do ±45°
Szeroki zakres regulacji pozwala ustawiać kabinety w różnych kątach bez dokładania dodatkowych elementów konstrukcyjnych. To daje większą swobodę konfiguracji i ułatwia dopasowanie układu do projektu.
Serwis od frontu
Moduły są mocowane na magnesach, więc można je szybko zdjąć od przodu bez rozbierania całej konstrukcji. To szczególnie ważne tam, gdzie tył ekranu jest ograniczony albo trudno dostępny.
Automatyczna ochrona narożników
Przy częstym składaniu, rozpinaniu i zmianie konfiguracji narożniki są najbardziej narażone na uszkodzenia. Wysuwane zabezpieczenia pomagają chronić diody podczas montażu, demontażu i transportu.

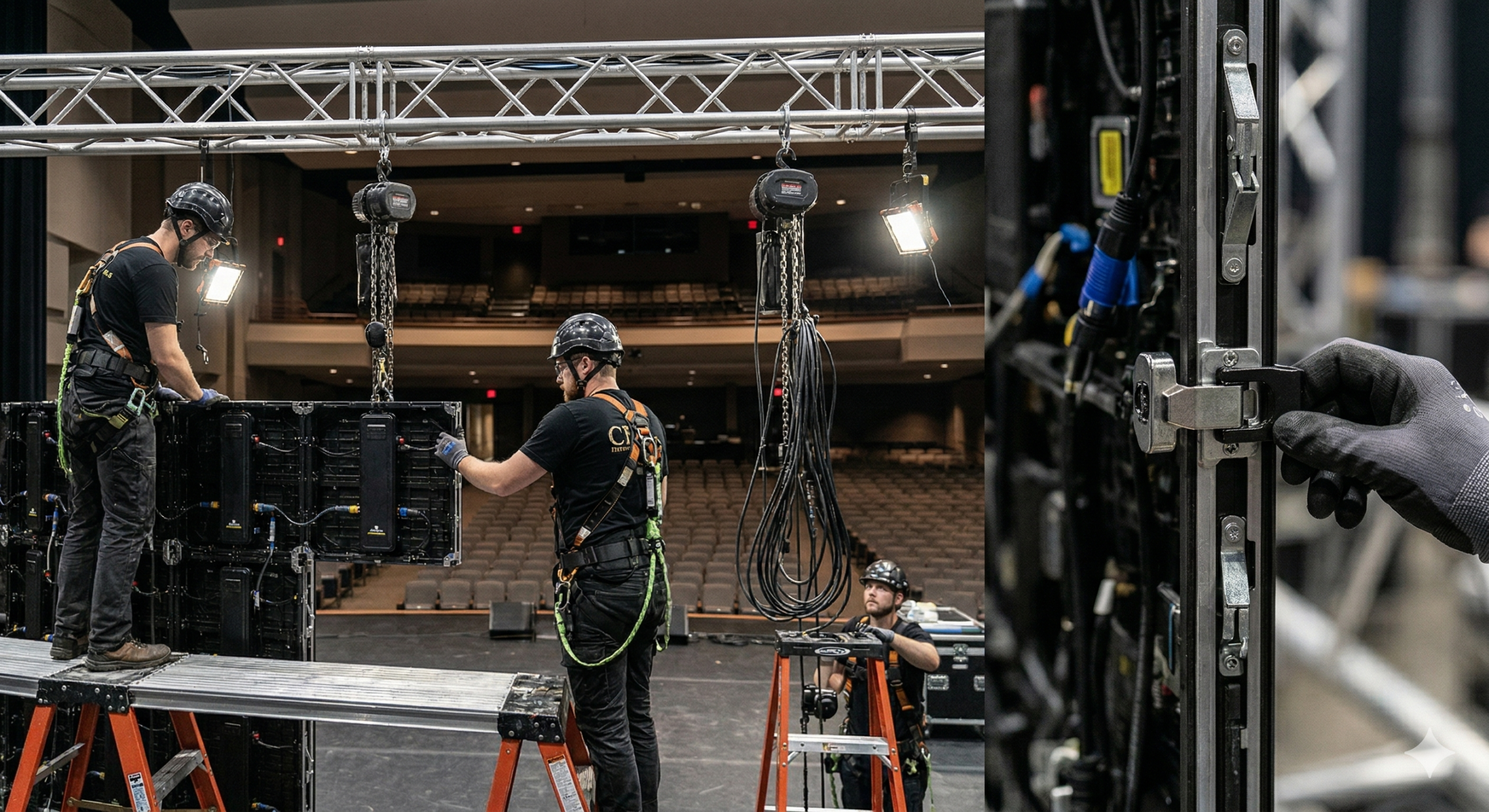

Projektowanie z ekranem, który dopasowuje się do przestrzeni
W wielu systemach LED to projekt musi podporządkować się formatowi kabinetu. W US działa to odwrotnie — najpierw możesz wyjść od układu sceny, zabudowy albo architektury wnętrza, a dopiero potem dobrać konfigurację ekranu.
Elastyczny moduł i zakres pracy do ±45° pomagają budować bardziej płynne formy bez wrażenia sztywnego podziału.
To daje większą swobodę zarówno scenografowi, jak i ekipie technicznej. Krótsze odcinki nadal wyglądają spójnie, a ekran nie musi kończyć się na prostej ścianie lub jednym dużym łuku. Dodatkowo US można łączyć z seriami UC, DV i AF V3, co ułatwia budowę układów hybrydowych.
gięcie w obie strony
Ø 1,27 m
układy hybrydowe
Techniczne przewagi US w praktyce
Elastyczna forma ekranu ma sens tylko wtedy, gdy idzie za nią spójny obraz i dostęp serwisowy, który działa także w bardziej złożonych układach. W US obie rzeczy zostały rozwiązane na poziomie modułu i kabinetu.
Spójny obraz na zakrzywionej powierzchni
Przy ekranie elastycznym liczy się nie tylko sam kształt, ale też to, czy powierzchnia pozostaje wizualnie równa. W US moduł pracuje na łuku bez widocznych przerw, a parametry obrazu — odświeżanie ≥7680 Hz, 14-bitowa skala szarości i jasność 800 nitów — są ustawione pod realizacje indoor, w których widz często znajduje się blisko ekranu.
Warianty od 1,953 mm pozwalają zachować czytelność treści również z krótszego dystansu.
7680 Hz
14 bit
800 nitów
od 1,953 mm

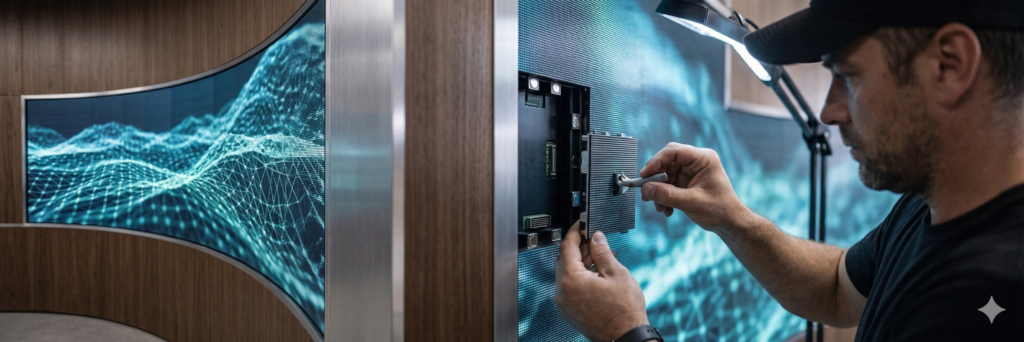

Serwis tam, gdzie tył ekranu nie jest dostępny
W zakrzywionych lub zabudowanych konstrukcjach dostęp od tyłu bywa ograniczony, dlatego US daje przedni i tylny dostęp serwisowy.

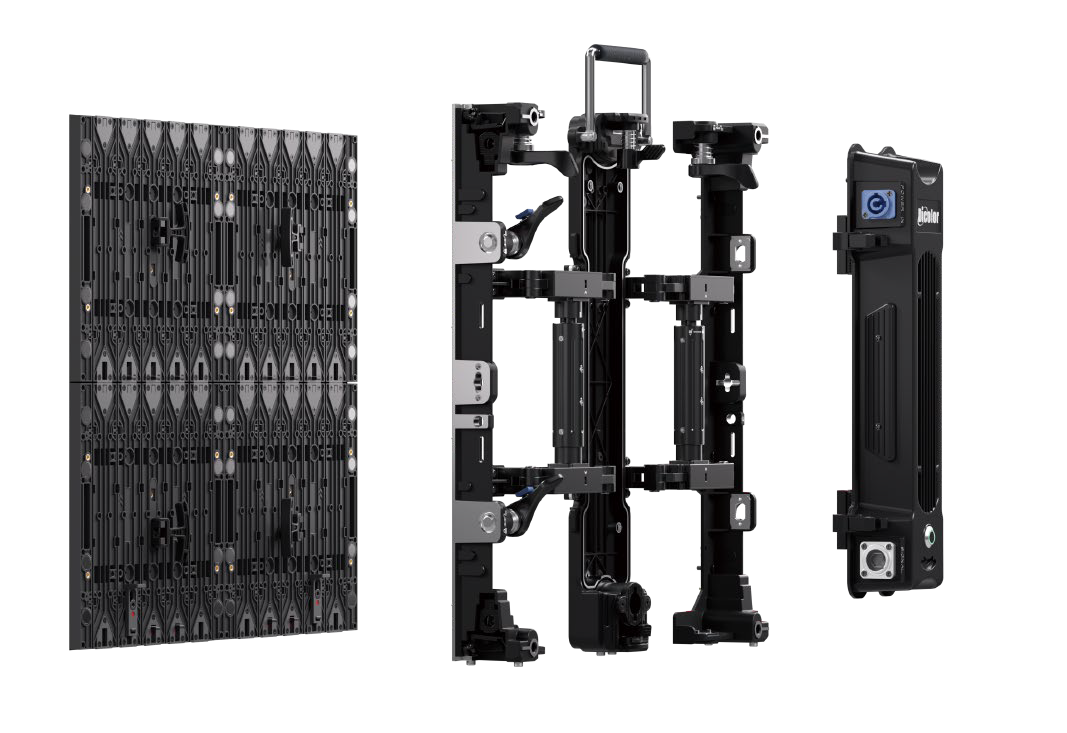

Moduły mocowane na magnesach można szybko zdjąć od frontu, a modułowa budowa pozwala wymienić konkretny element zamiast rozbierać cały kabinet. To szczególnie ważne wtedy, gdy każdy fragment ściany pracuje pod innym kątem.
Moduły na magnesach
Front & rear service
Modułowa budowa

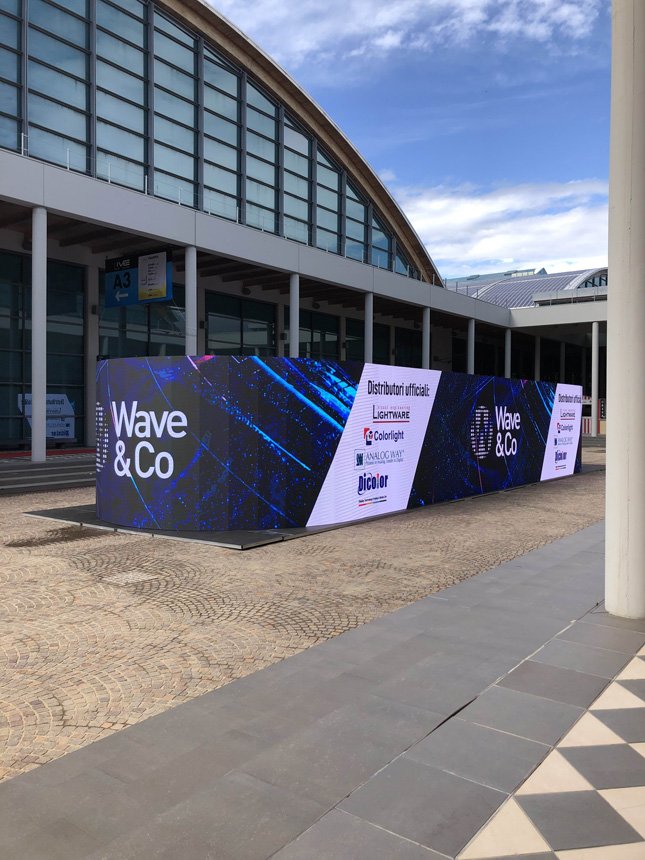

Przygotowana do pracy w plenerze
US zachowuje format znany z klasycznych systemów rentalowych: kabinet ma 500 × 500 × 80 mm i waży 8,8 kg. Elastyczność tej serii nie wynika z uproszczonej obudowy, ale z połączenia konstrukcji kabinetu, systemu zamków i elastycznego modułu LED. Dzięki temu ekran daje większą swobodę formy bez schodzenia do poziomu lekkich, delikatnych rozwiązań instalacyjnych.
Przy bardziej złożonych układach znaczenie ma też przewidywalna masa i standardowy rozmiar kabinetu. 8,8 kg ułatwia planowanie podwieszeń i budowę większych form, a parametry takie jak IP40/IP21 i CE (EMC, LVD, RoHS) porządkują tę serię jako system do pracy indoor, a nie wyłącznie efektowny ekran do pojedynczych realizacji.
Specyfikacja techniczna
Pełne parametry techniczne serii US — modele, pixel pitch, jasność, wymiary kabinetów, waga, odświeżanie, kąty widzenia i klasy IP.
Materiał obudowy: Odlew aluminiowy
Kabinet: 500×500×80 mm
Certyfikat: CE (EMC,LVD, RoHS)
Odświeżanie: ≥7680
Krzywa: ±45°
|
Model |
Rozmiar piksela (mm) |
Jasność (nity) |
Rozdzielczość kabinetu |
Waga kabinetu(kg) |
Skala szarości (bity) |
Maksymalne/średnie zużycie energii (W/m²) |
Stopień ochrony |
|---|---|---|---|---|---|---|---|
|
US-191C |
1,953 |
800 |
256×256 |
8,8 |
14 |
500/167 |
IP40/IP21 |
|
US-261C |
2,604 |
800 |
192×192 |
8,8 |
14 |
560/187 |
IP40/IP21 |
|
US-261A |
2,604 |
800 |
192×192 |
8,8 |
14 |
560/187 |
IP40/IP21 |
|
US-291A |
2,604 |
800 |
168×168 |
8,8 |
14 |
600/200 |
IP40/IP21 |
|
US-261D |
2,604 |
800 |
192×192 |
8,8 |
14 |
560/187 |
IP40/IP21 |
Dlaczego seria US od DICOLOR
Przy elastycznych ekranach nie chodzi tylko o dostarczenie kabinetów. Trzeba jeszcze dobrze policzyć układ, dobrać kąty, zaplanować akcesoria i przewidzieć, jak całość będzie pracowała w konkretnej realizacji. Właśnie na tym etapie wsparcie techniczne robi największą różnicę.
Jako autoryzowany dystrybutor Dicolor w Polsce pracujemy na serii US lokalnie — z dostępem do stocku, części serwisowych i wiedzy potrzebnej do budowy bardziej złożonych konfiguracji.
Pomagamy przełożyć pomysł na konkretną listę sprzętową i zaplanować dalszą rozbudowę systemu.
